Transformator

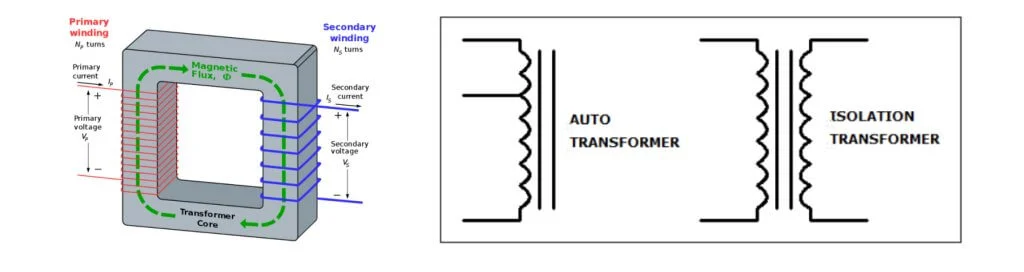

Transformator atau Trafo, biasanya digunakan untuk mengubah bentuk energi listrik menjadi energi listrik lainnya. Nilai energi yang diubah tergantung pada kebutuhan penggunanya. Perpindahan energi dari satu bagian ke bagian lainnya pada frekuensi rendah biasanya menggunakan inti besi, di mana terdapat gulungan primer dan sekunder. Ketika gulungan primer diberikan arus listrik, maka akan terjadi medan elektromagnetik pada inti besi. Medan magnet inilah yang akan dipakai dan diubah menjadi energi listrik di bagian sekundernya.

Jenis transformator yang ada saat ini secara umum digunakan sebagai penaik tegangan, penurun tegangan, isolasi tegangan, pengukuran arus, dll.

Dalam penerapan pada sistem UPS (Uninterruptible Power Supply) transformator yang dipasang pada input UPS biasanya menggunakan jenis tansformator terisolasi, di mana gulungan primer dan sekunder dibuat secara terpisah. Kegunaan transformator ini adalah untuk mengisolasi jaringan listrik utama terhadap UPS, memperbaiki tegangan grounding, mengurangi gangguan interferensi jaringan yang bekerja sebagai filter, dan dapat menahan terjadinya lonjakan listrik sesaat pada jaringan, seperti tersambar petir. Kapasitas pada transformator dapat bervariasi disesuaikan dengan kebutuhan daya pada bebannya.

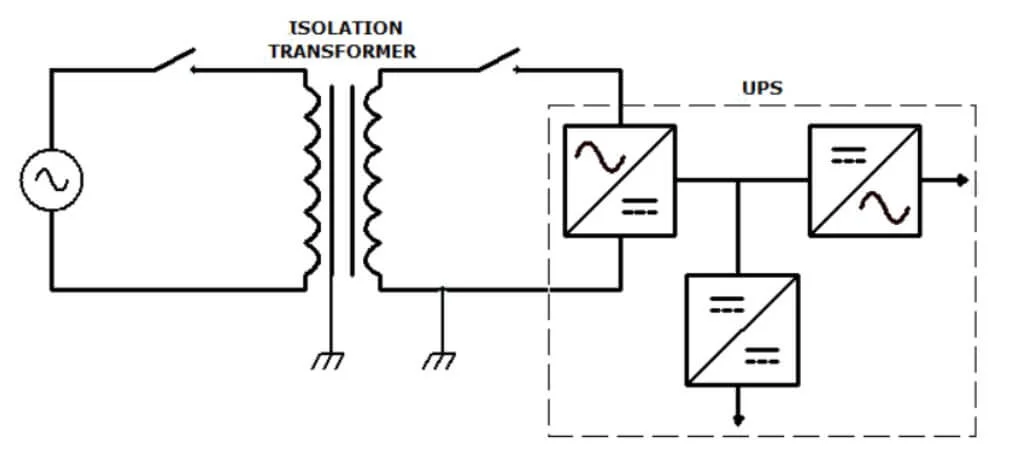

Gambar diatas adalah contoh diagram transformator terisolasi yang di aplikasikan pada sistem UPS.
